InstallationsSchütze 25A 1S+1Ö 230V. Schütz in kompakter Bauweise nach EN 61095 und DIN VDE 0637-3 sowie Berührungsschutz nach DIN VDE 0106 Teil 100. Kontaktstellungsanzeige durch Anzeigefenster, integriertes Beschriftungsfeld und geeignet zum nachträglichen Anbau von Zusatzeinrichtung. Hinweise: Werden direkt mehrere Geräte eingebaut, ist neben jedem zweiten Gerät ein Distanzstück (1/2 PLE) einzubauen.Bemessungsbetriebsstrom: 25Gebrauchskategorie: 7Max. Leuchtstofflampenlast: 950Einbautiefe: 60Schieber für Handschaltung: neinMax. Leuchtstofflampenlast (Duo-Schaltung): 1990Spannungsart der Betätigungsspannung: ACBemessungsbetriebsspannung: 230Anzahl der Kontakte als Schließer: 1Bemessungsbetätigungsspannung: 230Spannungsart der Betriebsspannung: ACMax. Glühlampenlast: 1900Anzahl der Kontakte als Öffner: 1Anzahl der Teilungseinheiten: 1Max. Leuchtstofflampenlast (parallel kompensiert): 810Schutzart (IP): IP2XZusatzeinrichtungen möglich: ja: Zubehör / Ersatzteile:ESC080 ESC001

Komplettschrank, univers Z, 1 Zählerplatz, BKE-I, APZ, VT5, H=1100mm,2-feld.,ESAMit Montageplatte: jaBreite: 550Einbauhöhe: 1100Höhe: 1100Tiefe: 205Montageart: Aufputz/Unterputz/teilversenktUnterer Anschlussraum: mit Sammelschiene 5-poligAnzahl der Zählerplätze: 1Einbaubreite: 550Anzahl der TSG-Plätze: keine AngabeEinbautiefe: 205Anzahl der Felder: 2Anzahl der Verteilerreihen: 5Ausführung: eHZWerkstoff: StahlblechSchutzart (IP): IP44

Leitungseinführung, univers, für nicht plombierten Bereich, zum Durchstecken. Leitungseinführung oben und unten für nicht plombierten Bereich zum Schrankeinbau.Gewindeart: keine AngabeAusführung: blindBreite: 220Höhe: 15Vorprägungen: keine AngabeTiefe: 104Anzahl der Steckverbinderöffnungen: keine AngabeGeeignet für Gewindenenngröße metrisch/PG: keine AngabeOberfläche: unbehandeltWerkstoff: KunststoffTyp: keine AngabeSchutzart (NEMA): keine Angabe: Zubehör / Ersatzteile:FZ401 FZ421

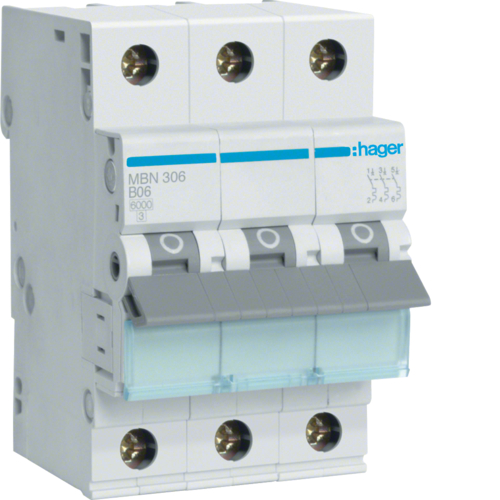

Leitungsschutzschalter 3 polig 6kA B-Charakteristik 6A 3 Module. Leitungsschutzschalter nach DIN VDE 0641 Teil 11/8.92 , Berührungsschutz IP2x nach DIN VDE 0106 Teil 100 mit VDE Zeichen. LS mit zeitverzögertem thermischen Auslöser für Überlastschutz und elektromagnetischer Auslöser für Kurzschlussschutz. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung.Bemessungsstrom: 6Bemessungsisolationsspannung Ui: 500Spannungsart: ACBemessungsstoßspannungsfestigkeit Uimp: 4Umgebungstemperatur während des Betriebs: -25Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: keine AngabeGeeignet für Unterputz-Installation: jaBemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 10Überspannungskategorie: 3Frequenz: 50Auslösecharakteristik: BAnzahl der abgesicherten Pole: 3Anschließbarer Leiterquerschnitt mehrdrähtig: 1Polzahl (gesamt): 3Einbautiefe: 70Anschließbarer Leiterquerschnitt eindrähtig: 1Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: keine AngabeBemessungsspannung: 400Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 6Zubehör / Ersatzteile:MZN176 KDN363A KDN363B KDN380A KDN380B KZN023 MZN175 MZ206 MZ205 MZ204 MZ203 MZ202 MZ201 S014 U841

Multimedia, volta, UPV, 3-reihig, mit geschlitzter Stahlblechtür. Installationskleinverteiler Unterputz aus Kunststoff, nach DIN VDE 60670-24 und DIN 43871, geeignet zum Einsatz in Wohngebäuden nach DIN 18015 und zum Einbau von schutzisolierten VDI Komponenten. Schutzart IP30, Schutzklasse II schutzisoliert. Bestehend aus: Kunststoff-Mauerkasten mit serienmäßigem Leitungsabfang, ausbrechbarem Leitungseinführungsschieber mit Schnappbefestigung, integrierter Wasserwaage und verzinkten Stahlblech-Befestigungslaschen. Verdrehbarer Blendrahmen mit Lüftungstür aus Stahlblech, pulverbeschichtet und eingebrannt, mit 15 mm Putzausgleich. Lüftungstür, frontbündig mit innenliegenden handbedienbaren Scharnieren. Türverschluss mit frontbündiger Griffmulde und selbsttätig zurückklappendem Griff, Türanschlag rechts oder links ohne Blendrahmendemontage. Oberer Anschlussraum: Patch Panel und DIN-Hutschiene isoliert aufgerastet zur Aufnahme von unterschiedlichen Kommunikationsmodulen, für den geforderten Funktionspotentialausgleich nach DIN EN 50310 (VDE 0800-2-310) sind am Patch Panel 2 Schraubbefestigungen vorhanden. Beschriftungsmöglichkeit mit beiliegendem Bezeichnungsstreifen zur Portbeschriftung. Vormontierte gelochte Montageplatten aus verzinktem Stahlblech mit 3,2 mm Lochung sind eingebaut. Ein Universalhaltebügel kann für die schraublose Befestigung von VDI-Komponenten direkt auf dem Lochblech eingehängt werden. Im unteren Anschlussraum ist eine 3-fach Schutzkontaktsteckdose (90 Grad drehbar) montiert. Über eine Anschlussklemme sind die Steckdosen direkt anschließbar. Die Steckdosen sind mit einer beiliegenden Schutzkontaktabdeckung zur Einhaltung der Schutzklasse II bestückbar. Die 3-fach Schutzkontaktsteckdose ist zusätzlich in zwei Positionen auf einer DIN-Hutschiene montierbar. Hinweis: Ein Überspannungsschutzmodul Typ 3 kann direkt angeschlossen werden (nicht enthalten).Breite in Teilungseinheiten: 12Mit Montageplatte: jaBreite: 348Höhe: 630,5DIN-Schiene: jaTiefe: 94,5Montageart: UnterputzArt der Schließung: sonstigeEinbautiefe: 90Anzahl der Reihen: 3Art der Abdeckung: TürInnentiefe: 91,5Farbe: weißAusführung Deckel: geschlossenTransparenter Deckel/Tür: neinMit Schloss: neinEMV-Ausführung: keine AngabeRAL-Nummer: 9010Werkstoff des Gehäuses: sonstigeZubehör / Ersatzteile:VZ314RJ VZ30US FZ12MK FZ06MK VZ318LC VZ315FF VZ123W VZ316FB VZ314BL VZ10DS VZ30UA VZ20HS VZ10LLC VZ20HA VZ20US VZ10LSC VZ317FS

Plombierhaube, univers Z, 53x53x33 mm, 2,5 PLE, zum Einstecken in GeräteschlitzArt des Zubehörs: Abdeckung

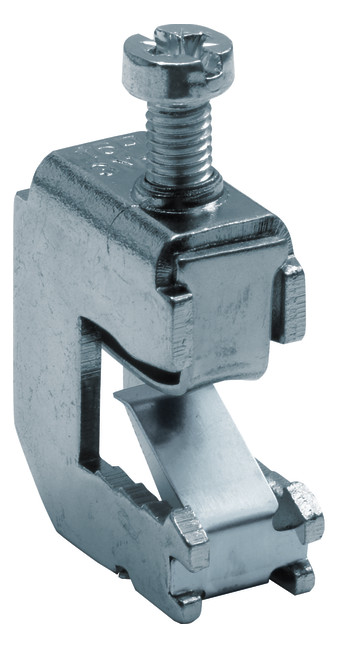

Sammelschienenklemme 1,5mm²-16mm², für Sammelschienen 12x10mm, für Cu-LeiterGeeignet für Sektorleiteranschluss: keine AngabeSammelschienendicke: 10Sammelschienenbreite: 10Breite der Klemme: 12Geeignet für: keine AngabeMax. Leiterquerschnitt: keine AngabeGeeignet für Bandleiteranschluss: keine AngabeMax. Bemessungsbetriebsstrom Ie: keine AngabeGeeignet für Rundleiteranschluss: keine Angabe

SLS-Schalter 3 polig E-Charakteristik 40A für Sammelschiene QuickConnect. SH-Schalter nach E-DIN VDE 0641-21 und Maßnorm DIN 43 880 Baugröße 6. SLS in verschieden poliger Bauform, einpolig schaltend, mit separater Kontaktstellungsanzeige. Steckkontaktierung für direkte Sammelschienenmontage. Der serienmäßige Multifunktionsverschluß ermöglicht folgende Sperrungen: für den Kunden gegen unbeabsichtigtes oder mutwilliges Schalten, für den Installateur mit einem Vorhängeschloss beim Arbeiten in der Anlage, für das VNB mit Plombierdraht, Vorhängeschloss oder Spezialschlüssel.Bemessungsstrom: 40Auslösecharakteristik: EFrequenz: 50Polzahl: 3Montageart: SammelschieneBemessungsspannung: 400Baugröße (nach DIN 43880): 2Bemessungsisolationsspannung Ui: 690Mitschaltender Neutralleiter: neinVerschmutzungsgrad: 3Bemessungsstoßspannungsfestigkeit: 6Schutzart (IP): IP20Bemessungsabschaltvermögen: 25Überspannungskategorie: 4: Zubehör / Ersatzteile:HZT531 S014 HZT532
