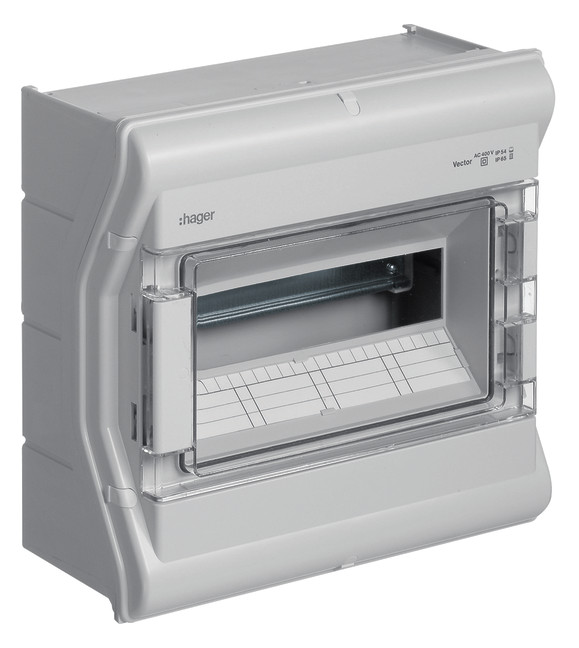

Kleinverteiler, vector, APV, IP65, 12PLE, UV-stabil, o. Leitungseinführung. Installationskleinverteiler aus Polycarbonat (UV-beständig), nach DIN EN 60670-24, nach DIN 43871. Zum Einbau von Geräten bis 63 A nach Maßnorm DIN 43 880 mit 70 mm oder 85 mm Einbautiefe, Bemessungsspannung AC 400 V/50 Hz. Bestehend aus Kunststoffunterteil mit Hutprofilschiene aus verzinktem Stahlblech, Vorprägung für metrische Leitungseinführungstüllen (oben, unten), seitliche Vorprägungen für Verbindungstüllen zur Verbindung von zwei oder mehreren Verteilern nebeneinander. Oberteil mit 46 mm Geräteschlitz. Klarsichttür frontbündig, rechts oder links anschlagbar, plombierbar, abschließbar, Verteiler anflanschbar.

Kleinverteiler, vector, APV, IP65, 36PLE, UV-stabil, m. metr. Leitungseinführung. Installationskleinverteiler aus Polycarbonat (UV-beständig), nach DIN EN 60670-24, nach DIN 43871. Zum Einbau von Geräten bis 63 A nach Maßnorm DIN 43 880 mit 70 mm oder 85 mm Einbautiefe, Bemessungsspannung AC 400 V/50 Hz. Bestehend aus Kunststoffunterteil mit Hutprofilschiene aus verzinktem Stahlblech, Vorprägung für metrische Leitungseinführungstüllen (oben, unten), seitliche Vorprägungen für Verbindungstüllen zur Verbindung von zwei oder mehreren Verteilern nebeneinander. Oberteil mit 46 mm Geräteschlitz. Klarsichttür frontbündig, rechts oder links anschlagbar, plombierbar, abschließbar, Verteiler anflanschbar.

Mauerkasten Volta HWV 3x12PLE

Mauerkasten Volta HWV 4x12PLE

Hybrid, volta, Hohlwand, 36PLE, 1 Montageplatten, mit Steckdose + Stahlblechtür. Installationskleinverteiler für Hohlwandeinbau aus Kunststoff, geprüft nach DIN VDE 61439-3. Bemessungsspannung max. 400V / 50 Hz, Schutzart IP30. Bestehend aus Kunststoff-Mauerkasten mit serienmäßigem Leitungsabfang und ausbrechbaren Leitungseinführungsschieber mit Schnappbefestigung sowie integrierter Wasserwaage. Hohlwandbefestigung mit Schnellfixierungshebel, seitlich oder oben / unten montierbar. Blendrahmen aus Stahlblech, pulverbeschichtet und eingebrannt. 15 mm Putzausgleich möglich. Lüftungstür aus Stahlblech mit Ventilationsöffnungen. Frontbündig mit innenliegenden, handbedienbaren Scharnieren. Türverschluss mit frontbündiger Griffmulde und selbsttätig zurückklappendem Griff. Türanschlag rechts oder links ohne Blendrahmendemontage. 3-reihiger Geräteträger aus verzinktem Stahlblech. 3-reihige Geräteabdeckung aus Kunststoff für 36 (42) Module mit 46 mm Geräteschlitz, Schnellverschlussbefestigung mit 90-Drehung an dem Leitungseinführungsschieber und an der Abschottung, an beiden Seiten serienmäßig plombierbar. Fingersichere PE/N-Klemme mit Stecktechnik in montagefreundlicher Schnapptechnik. Zur sicheren Trennung zwischen Multimediateil und Stromkreisverteilung ist eine Abschottung montiert, die gleichzeitig auch die Aufnahme für bis zu zwei Steckdosen ermöglicht. Großzügiger Montageraum mit vormontierter/n Montageplatte/n aus verzinktem Stahlblech mit 3,2mm regelmäßiger Lochung nach DIN 24041. Gerätehalter für die schraublose Befestigung von Geräten zur direkten Montage auf dem Lochblech durch einhängen oder verschrauben liegen bei. Kabelführungsklammern können in den dafür vorgesehenen Schnellbefestigungen links und rechts eingebaut werden.

Mauerkasten Volta HWV 5x12PLE

Mauerkasten, Volta, UPV, 3x12PLE

Mauerkasten, Volta, UPV, 5x12PLE

Schliessung, Volta, mit Sonderschlüssel HN07

Ausbaupaket, Volta, 3x12PLE, UPV/HWV, für Reihenklemmen

Ausbaupaket, Volta, 4x12PLE, UPV/HWV, für Reihenklemmen

Putzschutz, Volta, 4-reihig, wiederverwendbar

Ausbaupaket, Volta, 5x12PLE, UPV/HWV, für Reihenklemmen

Kabelhalter, Volta, 6Stück, zum Halten und seitlichen Führen von Drähten

Zugangskabelbaum, univers Z, 25 mm², 4P., L1,2,3 N=375, 375, 375, 425, H/H

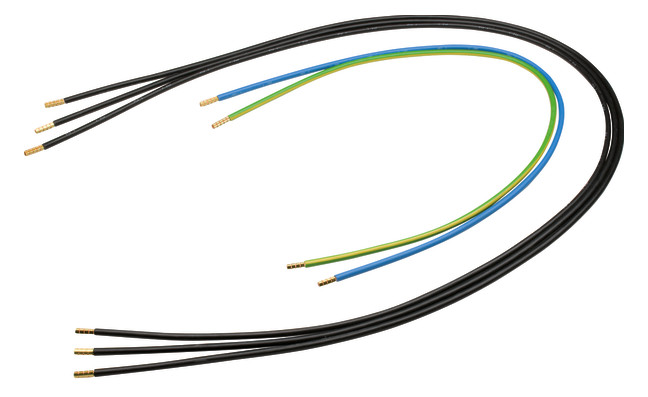

Verbindungskabelbaum univ.Z 10mm² 5P L1,2,3,N,PE=1300, 1300, 1300, 775, 775, H/H

Verteilersäule, Baureihe 175, mit Montageplatte, 1710 x 583 x 277 mm. Verteilersäule nach DIN EN 61439, Schutzart IP 44, mit Eingrabsockel, aus glasfaserverstärktes Polyester FS 833.5 nach DIN EN 14598. Leersäule zum Einbau für Montageplatte, Befestigungssatz, Einbaufelder und Zählerfeld. Profiliertes Gehäuse im Rippendesign. Tür mit Öffnungswinkel 180 Grad bei freiem Stand und 90 Grad bei angereihten Gehäusen. Rechte Tür ist aushängbar. Schließung mit Schwenkhebel, Drei-Punkt-Basküleverschluss, Doppelschließung, ein Profilhalbzylindern ist eingebaut. Die Belüftung erfolgt über labyrinthartig ausgebildete Lüftungskanäle und ist durch Eindringen von Fremdkörpern stochersicher. Eingrabsockel und Verteilersäule bilden eine Einheit. Ein Bodenrost ist empfohlen. Zur Betauungsvermeidung ist der Sockel bis zur Höhe der Kabelbefestigungsschiene innen mit Sockelfüller aufzufüllen.

Zähleranschlusssäule 205, universZ, 1 Zählerplatz, 3-Punkt, 5-polig, Basis, APZ. Zähleranschlusssäule, Schutzart IP 44, als Basissäule inklusiv Eingrabsockel, aus glasfaserverstärktes Polyester FS 833.5 nach DIN EN 14598. Zähleranschlusssäule entspricht der aktuellen technischen Anwendungsregel VDE-AR-N 4100:2019-04. Durch Zusatzbauteile wird die Basissäule zu einer anschlussfertigen Zähleranschlusssäule des entsprechenden VNB ausgebaut. Profiliertes Gehäuse im Rippendesign. Tür mit Öffnungswinkel 180 Grad bei freiem Stand und 90 Grad bei angereihten Gehäusen. Rechte Tür ist aushängbar. Schließung mit Schwenkhebel und Drei-Punkt-Basküleverschluss mit 1 bzw. 2 Profilhalbzylindern. Eingebauter Zylinder unten mit gleichschließender Serie. Ein zweiter Schließzylinder (z.B. aus VNB-Schließanlage) kann oben nach Entfernen des Vierkantverschlusses eingebaut werden. Wenn kein zweiter Profilhalbzylinder eingebaut wird, muss die zweite obere Öffnung mit einem Blindverschluss bestückt werden. Die Belüftung erfolgt über labyrinthartig ausgebildete Lüftungskanäle, verhindert das Eindringen von Fremdkörpern und ist stochersicher. Zähleranschlusssäulen sind gebaut nach technischer Richtlinie: Anschlussschränke im Freien/Anschluss von ortsfesten Schalt- und Steuerschränken und Zähleranschlusssäulen an das Niederspannungsnetz des VNB. Der Einbau besteht aus schutzisolierten Zählerfeldern DIN 43870 (Funktionsflächen) für Zähler. Zählerplätze sind vorgerichtet für eine IP54 Abdeckung. Eingrabsockel und Zähleranschlusssäule bilden eine Einheit. Ein Bodenrost ist empfohlen. Zur Betauungsvermeidung ist der Sockel bis zur Höhe der Kabelbefestigungsschiene innen mit Sockelfüller aufzufüllen.

Zähleranschlusssäule 205, universZ, 2 Zählerplätze, 3-Punkt, 5-polig, Basis. Zähleranschlusssäule, Schutzart IP 44, als Basissäule inklusiv Eingrabsockel, aus glasfaserverstärktes Polyester FS 833.5 nach DIN EN 14598. Zähleranschlusssäule entspricht der aktuellen technischen Anwendungsregel VDE-AR-N 4100:2019-04. Durch Zusatzbauteile wird die Basissäule zu einer anschlussfertigen Zähleranschlusssäule des entsprechenden VNB ausgebaut. Profiliertes Gehäuse im Rippendesign. Tür mit Öffnungswinkel 180 Grad bei freiem Stand und 90 Grad bei angereihten Gehäusen. Rechte Tür ist aushängbar. Schließung mit Schwenkhebel und Drei-Punkt-Basküleverschluss mit 1 bzw. 2 Profilhalbzylindern. Eingebauter Zylinder unten mit gleichschließender Serie. Ein zweiter Schließzylinder (z.B. aus VNB-Schließanlage) kann oben nach Entfernen des Vierkantverschlusses eingebaut werden. Wenn kein zweiter Profilhalbzylinder eingebaut wird, muss die zweite obere Öffnung mit einem Blindverschluss bestückt werden. Die Belüftung erfolgt über labyrinthartig ausgebildete Lüftungskanäle, verhindert das Eindringen von Fremdkörpern und ist stochersicher. Zähleranschlusssäulen sind gebaut nach technischer Richtlinie: Anschlussschränke im Freien/Anschluss von ortsfesten Schalt- und Steuerschränken und Zähleranschlusssäulen an das Niederspannungsnetz des VNB. Der Einbau besteht aus schutzisolierten Zählerfeldern DIN 43870 (Funktionsflächen) für Zähler. Zählerplätze sind vorgerichtet für eine IP54 Abdeckung. Eingrabsockel und Zähleranschlusssäule bilden eine Einheit. Ein Bodenrost ist empfohlen. Zur Betauungsvermeidung ist der Sockel bis zur Höhe der Kabelbefestigungsschiene innen mit Sockelfüller aufzufüllen.

Zähleranschlusssäule 205, universZ, 2 Zählerplätze, eHZ, 5-polig, Basis, APZ. Zähleranschlusssäule, Schutzart IP 44, als Basissäule inklusiv Eingrabsockel, aus glasfaserverstärktes Polyester FS 833.5 nach DIN EN 14598. Zähleranschlusssäule entspricht der aktuellen technischen Anwendungsregel VDE-AR-N 4100:2019-04. Durch Zusatzbauteile wird die Basissäule zu einer anschlussfertigen Zähleranschlusssäule des entsprechenden VNB ausgebaut. Profiliertes Gehäuse im Rippendesign. Tür mit Öffnungswinkel 180 Grad bei freiem Stand und 90 Grad bei angereihten Gehäusen. Rechte Tür ist aushängbar. Schließung mit Schwenkhebel und Drei-Punkt-Basküleverschluss mit 1 bzw. 2 Profilhalbzylindern. Eingebauter Zylinder unten mit gleichschließender Serie. Ein zweiter Schließzylinder (z.B. aus VNB-Schließanlage) kann oben nach Entfernen des Vierkantverschlusses eingebaut werden. Wenn kein zweiter Profilhalbzylinder eingebaut wird, muss die zweite obere Öffnung mit einem Blindverschluss bestückt werden. Die Belüftung erfolgt über labyrinthartig ausgebildete Lüftungskanäle, verhindert das Eindringen von Fremdkörpern und ist stochersicher. Zähleranschlusssäulen sind gebaut nach technischer Richtlinie: Anschlussschränke im Freien/Anschluss von ortsfesten Schalt- und Steuerschränken und Zähleranschlusssäulen an das Niederspannungsnetz des VNB. Der Einbau besteht aus schutzisolierten Zählerfeldern DIN 43870 (Funktionsflächen) für Zähler. Zählerplätze sind vorgerichtet für eine IP54 Abdeckung. Eingrabsockel und Zähleranschlusssäule bilden eine Einheit. Ein Bodenrost ist empfohlen. Zur Betauungsvermeidung ist der Sockel bis zur Höhe der Kabelbefestigungsschiene innen mit Sockelfüller aufzufüllen.

Feldabdeckung, KVS, für SDE, klarsicht, 300 mm, IP54. Zubehör für Zähleranschlusssäule, Schränke und Verteiler.

Anschlussschrank, univers Z, seitlich für SPAxxxZ, mit Verbindungsmaterial. Schrankgehäuse nach DIN VDE 0603/1, Maßnorm DIN 43870 zur Aufputz, Unterputz oder teilversenkter Montage. Zum Aufbau einer Zählerverteileranlage. Schutzart IP31 (IP44 nach DIN VDE 0470/1), Schutzklasse II schutzisoliert, Schutzart IP3X hinter der Tür. Bestehend aus Schrank mit Tür aus pulverbeschichtetem, eingebranntem, stabil profiliertem 1 mm dickem Stahlblech. Innenauskleidung komplett aus Kunststoff. Leitungseinführungen oben und unten durch eingebaute Kunststoffflanschplatten, rückseitige Vorprägung im Kunststoffteil und Sammelschienendurchführungen als beidseitige seitliche Vorprägung im unteren Bereich. Vormontierte Sammelschienen 12x5 mm bis 250 A, Bemessungsspannung 230/400 V 50 Hz, inkl. Verbindungsmaterial, für alle Netzformen nutzbar. Tür frontbündig mit innenliegenden, justierbaren Scharnieren, wahlweise rechts oder links anschlagbar mit 110 Öffnungswinkel. Türverschluß mit Vorreiber, Türverschluß durch andere Schließungen austauschbar. Schrank nebeneinander anflanschbar.

Komplettschr., univ.Z 1ZP RES BKE-I OKK VT5 APZ SLS 63A ESA 1100x550x205mm, IP44

Komplettschr., univ.Z 1ZP BKE-I OKK VT5, APZ, SLS 40A, ESA, 1100x550x205mm, IP44
