Fehlerstrom-Leitungsschutzschalter 1P+N 6kA B-20A 30mA Typ A QuickConnect. Fehlerstrom-Leitungsschutzschalter mit QuickConnect Klemme nach DIN EN 60898-1, VDE 0641-11, am Abgang bis 20 A und am Zugang bis 63 A. Berührungsschutz DIN VDE 0106 Teil 100, blaue Test-Taste und Fehlerstromanzeige. Einfache Einzelentnahme aus dem Phasenschienenverbund. Mit VDE Zeichen. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät.

Zähleranschlusssäule, universZ, Baureihe 175, 1 Zählerplatz, 5-Leiter, 1710 mm. Zähleranschlusssäule, Schutzart IP 44, als Basissäule inklusiv Eingrabsockel, aus glasfaserverstärktes Polyester FS 833.5 nach DIN EN 14598 mit Recyclat. Zähleranschlusssäule entspricht der aktuellen technischen Anwendungsregel VDE-AR-N 4100:2019-04. Durch Zusatzbauteile wird die Basissäule zu einer anschlussfertigen Zähleranschlusssäule des entsprechenden VNB ausgebaut. Profiliertes Gehäuse im Rippendesign. Tür mit Öffnungswinkel 180 Grad bei freiem Stand und 90 Grad bei angereihten Gehäusen. Türen sind aushängbar, Türanschlag links oder rechts möglich. Schließung mit Schwenkhebel und Drei-Punkt-Basküleverschluss mit 1 bzw. 2 Profilhalbzylindern. Eingebauter Zylinder unten mit gleichschließender Serie. Ein zweiter Schließzylinder (z.B. aus VNB-Schließanlage) kann oben nach Entfernen des Vierkantverschlusses eingebaut werden. Wenn kein zweiter Profilhalbzylinder eingebaut wird, muss die zweite obere Öffnung mit einem Blindverschluss bestückt werden. Die Belüftung erfolgt über labyrinthartig ausgebildete Lüftungskanäle, verhindert das Eindringen von Fremdkörpern und ist stochersicher. Zähleranschlusssäulen sind gebaut nach technischer Richtlinie: Anschlussschränke im Freien/Anschluss von ortsfesten Schalt- und Steuerschränken und Zähleranschlusssäulen an das Niederspannungsnetz des VNB. Der Einbau besteht aus schutzisolierten Zählerfeldern DIN 43870 (Funktionsflächen) für Zähler. Zählerplätze sind vorgerichtet für eine IP54 Abdeckung. Eingrabsockel und Zähleranschlusssäule bilden eine Einheit. Ein Bodenrost ist empfohlen. Zur Betauungsvermeidung ist der Sockel bis zur Höhe der Kabelbefestigungsschiene innen mit Sockelfüller aufzufüllen.

Energiezähler 1phasig, direkt 40A, 1M, S0, MID. null

Dämmerungsschalter Komfort zur Aufputz-Montage. Dämmerungsschalter misst über eine Photozelle die Beleuchtungsstärke und schaltet in Abhängigkeit vom gemessenen und eingestellten Wert einen Stromkreis ein oder aus. Mit Aufbaufühler oder Einbaufühler.

Feldverteiler UP 72PLE mit univers,IP30,SKII, Nischenmaße HxBxT:507x565x112mm. Feldverteiler UP/HW zertifiziert nach DIN EN 61 439-1/-3, Maßnorm nach DIN 43 870. Zum Einbau von Geräten bis 125 A, Luft- und Kriechstrecken nach VDE 0110/1-2, Schutzart IP30. Bestehend aus Schrank, Blendrahmen und Stahlblechtür, pulverbeschichtet in RAL 9010 (reinweiß). Komplettverteiler mit Einbausatz bestückt mit profilierten Tragschienen, 7,5 mm hohen Hutschienen in 125 mm Mittenabstand und passenden Berührungsschutzabdeckungen (SKII) aus Kunststoff, inklusiv 1xPE- und 2xN-QuickConnect-Klemmblöcke auf Träger montiert. Leitungseinführungen oben/unten durch herausnehmbare Kunststoffflanschplatten mit Vorprägungen und integrierte Kabelzugentlastung. Seitlich und hinten ausschlagbare Leistungseinführungen. Tür mit innenliegenden justierbaren Scharnieren und einem Öffnungswinkel von 110. Türen rechts und links anschlagbar, werkzeuglos wechselbarer Türanschlag. Türverschluss serienmäßig mit Vorreiber und Klappgriff plombierbar. Ab Schrankbreite 800 mm (3-feldig) zwei türiger Aufbau. Rechte Türen maximal 2 Felder breit. Bei Doppeltür mit Stangenverschluss. Blendrahmen Tiefe bzw. Überstand 13 mm. Hinweise: Austauschbare Schließsysteme möglich.

Feldverteiler UP 180PLE mit univers,IP30,SKII, Nischenmaße HxBxT:807x815x112mm. Feldverteiler UP/HW zertifiziert nach DIN EN 61 439-1/-3, Maßnorm nach DIN 43 870. Zum Einbau von Geräten bis 125 A, Luft- und Kriechstrecken nach VDE 0110/1-2, Schutzart IP30. Bestehend aus Schrank, Blendrahmen und Stahlblechtür, pulverbeschichtet in RAL 9010 (reinweiß). Komplettverteiler mit Einbausatz bestückt mit profilierten Tragschienen, 7,5 mm hohen Hutschienen in 125 mm Mittenabstand und passenden Berührungsschutzabdeckungen (SKII) aus Kunststoff, inklusiv 1xPE- und 2xN-QuickConnect-Klemmblöcke auf Träger montiert. Leitungseinführungen oben/unten durch herausnehmbare Kunststoffflanschplatten mit Vorprägungen und integrierte Kabelzugentlastung. Seitlich und hinten ausschlagbare Leistungseinführungen. Tür mit innenliegenden justierbaren Scharnieren und einem Öffnungswinkel von 110. Türen rechts und links anschlagbar, werkzeuglos wechselbarer Türanschlag. Türverschluss serienmäßig mit Vorreiber und Klappgriff plombierbar. Ab Schrankbreite 800 mm (3-feldig) zwei türiger Aufbau. Rechte Türen maximal 2 Felder breit. Bei Doppeltür mit Stangenverschluss. Blendrahmen Tiefe bzw. Überstand 13 mm. Hinweise: Austauschbare Schließsysteme möglich.

Leitungseinführung, univers, IP55, flexibel, mit Noppen zum ausreißen. Durchsteckflansch mit Dichtung IP54 mit unterschiedlichen Leitungseinführungsmöglichkeiten zum Einbau für passenden Schrank (Flanscheinbau im Kopf- oder Fußteil).

Türscharnier, links, für IP31/43, 90SL/univers,

Türscharnier, univers, links, für Schrank IP44 / IP54

Lasttrennschalter 3polig 125A für Hutschiene oder Montageplatte. Lasttrennschalter für die Montage auf Hutschiene oder Montageplatte; Drehantrieb direkt am Gerät im AUS-Zustand mit einem Vorhängeschloss verriegelbar; Gewährleistet das Ein- und Ausschalten unter Last und eine Sicherheitstrennfunktion in allen Niederspannungsstromkreisen.

Lastumschalter 3polig 40A für Hutschiene/Montageplatte. Modularer 3poliger Umschalter nach EN 60947, zum Umschalten unter Last von 2 Niederspannungsstromkreisen. Mit Sicherheitstrennung und 3 Schaltstellungen I-0-II. Für die Montage auf Hutschiene oder Montageplatte geeignet.

Verbindungsbrücke,1 polig,Stiftanschluss,Phase,Länge 150mm

Entspannungsgriff,universZ,63 A Zählersteckklemme,3~,Zählerstiftmontagehilfe

BKE-I, universZ, für Höhe 1050mm PV-Überschuss, 5-polig, 16mm², mit Spg.-abg.

Klemmen,QuickConnect,L,26Klemmstellen

Sicherungseinsatz D01 E14 6A 400V gG mit Kennmelder

Schraubkappe D01 E14 aus Kunststoff mit Prüfloch

Passeinsatzschlüssel D01 -D02 für D0-Schraubkappen

Sicherungslasttrennschalter LT NH000/60mm 100A, Rahmenklemme, Abgang oben. NH000-Sicherungslasttrennschalter für Sammelschienenmontage Abstand 60mm Nach DIN VDE 0660/107 und IEC 947-3 geeignet für NH-Sicherungseinsätze nach DIN 43620/1, Bestehend aus 3-poligem Schalterunterteil und plombierbarem Griffeinsatz, Berührungsschutz am Griff, mit verschiebbarem Klarsichtfenster zur Spannungsprüfung, allpolig schaltend, zur Montage auf CU-Sammelschiene Abstand 60mm, Abgang oben, ohne zusätzliche Blende.

Leitungsschutzschalter 3 polig 6kA B-Charakteristik 40A QuickConnect 3 Module. Leitungsschutzschalter mit QuickConnect - Klemme nach DIN EN 60898-1 (VDE 0641 Teil 11):2003-12; EN 60898-1:2003; EN 60898-1, pr A1:2003, am Abgang bis 16A und am Zugang für die Verschienung bis 63A. Berührungsschutz nach IP2x DIN VDE 0106 Teil 100 mit VDE Zeichen. LS mit zeitverzögertem thermischen Auslöser für Überlastschutz und elektromagnetischem Auslöser für Kurzschlussschutz. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen; Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung.

Abschließvorrichtung für Leitungsschutzschalter FI-Schalter FI-LS-Schalter

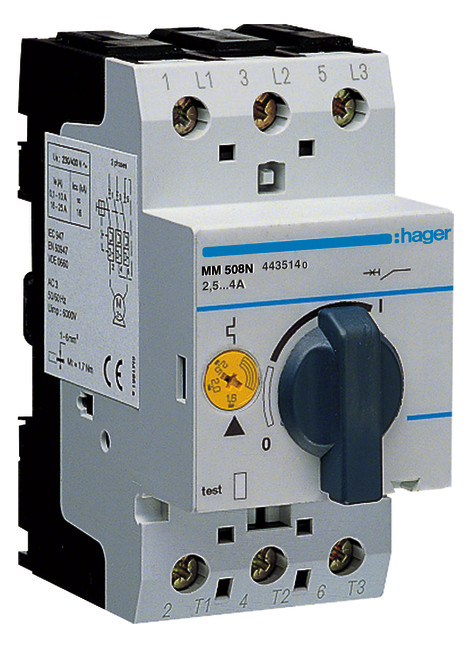

Motorschutzschalter einstellbar von 2,5 bis 4A 230/400V. Motorschutzschalter nach VDE 0660 und VDE 0113; mit Phasenausfallempfindlichkeit, einstellbarem Überlastauslöser und magnetischem Kurzschlussauslöser Thermomagnetischer Schalter mit regelbarem Bimetall-Relais, Hilfskontakte und Unterspannungsauslöser anbaubar.
