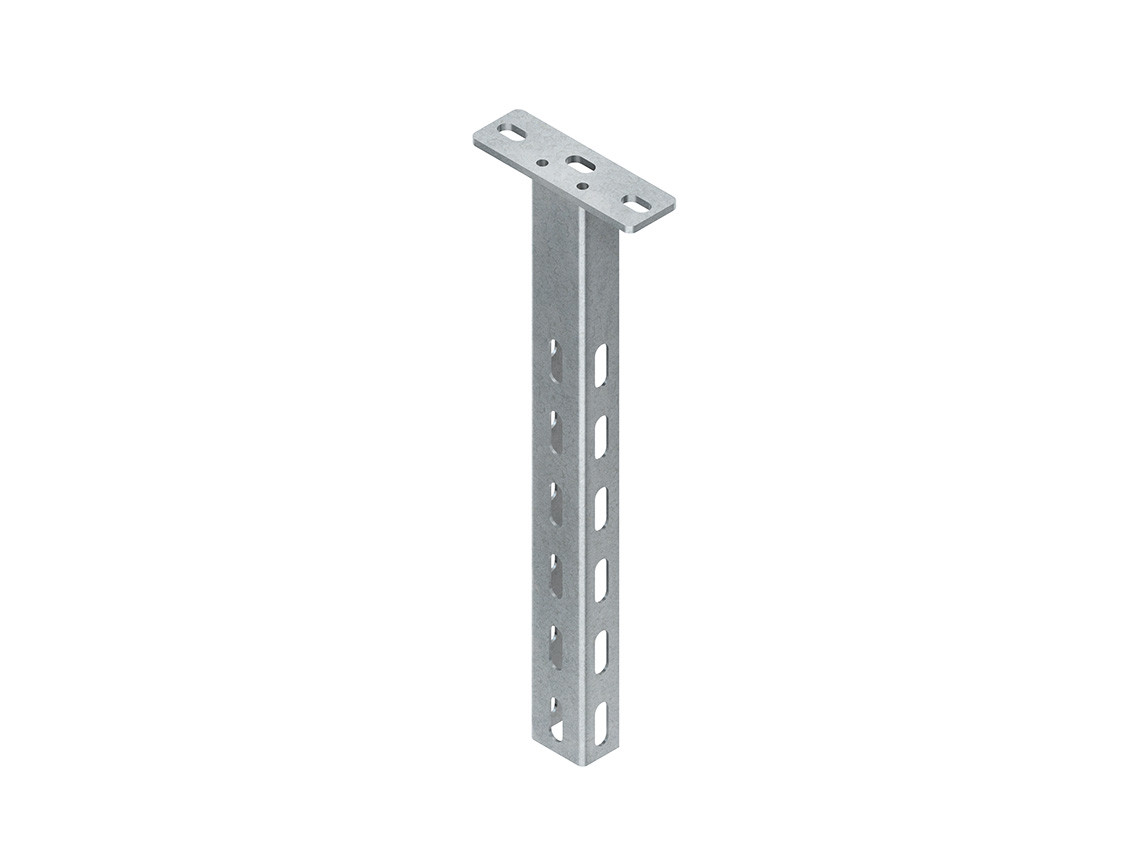

1St. Niedax HU 4530/800 FL Hängestiel, U-Profil, 43,5x29,5x805 mm
21,46 €
Inhalt:
1 Stück
Sofort verfügbar, Lieferzeit: 1-3 Tage
Produktnummer:
42208560
EAN:
4013339164899
Hersteller:
Niedax
Niedax GmbH & Co. KG Asbacher Straße 141 53545 Linz/Rhein Deutschland E-Mail: info@niedax.de Tel.: +49 2644 56 06 0
Niedax GmbH & Co. KG Asbacher Straße 141 53545 Linz/Rhein Deutschland E-Mail: info@niedax.de Tel.: +49 2644 56 06 0
WEEE:
Herstellernummer:
HU 4530/800 FL
Verfügbarkeit:
nur noch 5 Stück an Lager
Sie benötigen kurzfrist mehr? Fragen Sie uns hier direkt an.
Sie haben den Artikel günstiger gesehen? Fragen Sie uns hier direkt an.
Sie benötigen kurzfrist mehr? Fragen Sie uns hier direkt an.
Sie haben den Artikel günstiger gesehen? Fragen Sie uns hier direkt an.
1St. Niedax HU 4530/800 FL Hängestiel, U-Profil, 43,5x29,5x805 mm
Hängestiel, 3-seitig gelochtes U-Profil mit angeschweisster Kopfplatte, System HU 4530, für Ausleger zur ein-zwei- und dreiseitigen Verlegung, um die Verformung des Hängestielprofils bei der Montage von Ausleger zu verhindern, ist aus statischen Gründen das Hängestiel-Distanzprofil HDS 45.30 mit Sechskantschraube zu berücksichtigen, bei einer einseitigen Befestigung des Auslegers am Hängestielprofil ist bevorzugt die geschlossene Seite des Auslegers fluchtend mit dem Profilsteg des Hängestiels anzubringen. Aus statischen Gründen und um ein problemloses Aufsetzen der Schutzkappe zu ermöglichen, muss der Ausleger im Abstand von x=50 mm Auslegerunterkante bis Hängestielende, oberhalb des Hängestielendes montiert werden. für Ausleger KTAL KTAM 400 mm KTA 400 mm Abmessung ca. Masse Kopfplatte x x 130 40 5 mm Befestigungslochung : 11 20 mm mittiger Abstand : 100 mm Kopfplattenlochung mittig : 11 20 mm 15 mm vom Seitenrand U-Profil 43,5 29,5 29,5 mm Materialstärke 2 mm Abstand dreiseitige Profillochung zur Kopfplatte 123 mm dreiseitige Profillochung, einreihig 11 30 mm mittiger Abstand : 50 mm Gesamtlänge 805 mm Werkstoff Stahl, feürverzinkt nach DIN EN ISO 1461 HU 4530800 FL
